Costruzione pratica.
All'interno della scatola di derivazione abbiamo 4 condutture, alle quali per semplicità assegnamo questa simbologia:
(A) Conduttura proveniente dalla scatola portafrutto per l'alloggiamento del primo deviatore.
(B) Conduttura proveniente dalla scatola portafrutto per l'alloggiamento del secondo deviatore.
(C) Conduttura proveniente dal punto dell'alloggiamento della lampada (o delle lampade).
(D) Conduttura proveniente dalla scatola di derivazione preesistente (con a monte un in terruttore differenziale)


conduttura sezione mm2 colori con tensione di fase colori con tensione concatenata
In questa tabella sono riportate le sezioni e i colori dei cavi, da inserire nelle rispettive condutture.
A

1,5

1,5

1,5

nero

marrone

marrone

nero

marrone

marrone

B

1,5

1,5

1,5

nero

merrone

merrone

nero

marrone

marrone

C

1,5

1,5

1,5

nero

azzurro

giallo-verde

nero

grigio

giallo-verde

D

2,5

2,5

2,5

nero

azzurro

giallo-verde

nero

grigio

giallo-verde

Come per il co nduttore di terra esclusivamente di colore giallo-verde, anche il neutro se presente, deve essere marcato con un cavo di colore azzurro. é molto facile individu are il tipo di tensione presente nelle vostre case e successivamente usate i colori indicati dalla rispettiva tabella. A prescindere dal colore dei cavi e dal tipo di tensione, l'impianto è ugualmente funzionante, ma le disposizioni di legge nel campo, obbligano queste colorazioni.

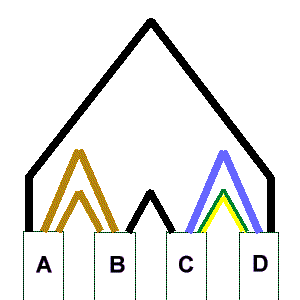

Collegare i cavi all'interno della scatola di derivazione, come indicato in questo semplice disegno.
collegamento deviatori

Nelle due scatole portafrutto collegate i deviatori.
collegamento deviatore
Fissate la lampada e procedete con i collegamenti facendo attenzione nel connettere il conduttore di terra sul morsetto avente questo simbolo  terra. Spesso sono indicate anche le connessioni del cavo azzurro (o grigio vedi tabella), con la lettera -N- e del rimanente cavo nero con la lettera -L- oppure -F-.
L'ultimo collegamento da realizzare è quello all'interno della scatola di derivazione preesistente. Con il t ester individuate la coppia di cavi che portano tensione e soltanto dopo avere staccato l'interruttore generale, procedete alla connessione.





Commenti


0 #10 Aggiustatutto.it 2014-07-08 15:20
Citazione Diegoshark:
Ho collegato un lampadario a 8 luci pilotabile 4+4 quindi 3 fili piú terra. Collegato al punto luce senza terra ma con tre fili, ottengo con i 2 interruttori questo: primo interruttore accende 4, secondo accende 4, ma se uso contemporaneame nte i 2 interruttori, le seconde 4 si spengono. Nel vano interruttori ho i 2 cavi del punto luce di colore uguale posti separatamente nei 2 interruttori. Il terzo filo proviene da una presa. Invece al centro degli int. Ho l'altro cavo della presa. Grazie aiuto

ciao Diego
la causa più probabile è l'errore dei collegamenti al lampadario. Non dici se le lampade sono basso consumo. Posta l'argomento nel forum e vediamo di risolvere la. http://www.aggiustatutto.it/forum/recente.html
Citazione


0 #9 Diegoshark 2014-07-05 15:10
Ho collegato un lampadario a 8 luci pilotabile 4+4 quindi 3 fili piú terra. Collegato al punto luce senza terra ma con tre fili, ottengo con i 2 interruttori questo: primo interruttore accende 4, secondo accende 4, ma se uso contemporaneame nte i 2 interruttori, le seconde 4 si spengono. Nel vano interruttori ho i 2 cavi del punto luce di colore uguale posti separatamente nei 2 interruttori. Il terzo filo proviene da una presa. Invece al centro degli int. Ho l'altro cavo della presa. Grazie aiuto
Citazione


+1 #8 Aggiustatutto.it 2013-12-02 20:51
Citazione Antonio:
Dovrei creare un piccolo impiantino in giardino solo che ho qualche problemino vi spiego in breve cosa devo fare: allora devo poter accendere 2 lampade assieme in deviata + una 3 lampada solo con interruttore e metterci anche una presa di corrente.
grazie

ciao Antonio, devi eseguire lo schema in figura. Chiaramente se hai due lampade ripeti il collegamento della lampada presente in schema mettendola in parallaelo. Per la terza lampada devi seguire lo schema del link http://www.aggiustatutto.it/faidate-lavori/elettricita/84-impianto-luce-per-una-stanza.html Se vuoi che anch'essa sia dipende dai due deviatori collegherai il circuito (F N) alla due lampade.
Citazione


+4 #7 Antonio 2013-11-25 22:40
Dovrei creare un piccolo impiantino in giardino solo che ho qualche problemino vi spiego in breve cosa devo fare: allora devo poter accendere 2 lampade assieme in deviata + una 3 lampada solo con interruttore e metterci anche una presa di corrente.
grazie
Citazione


+1 #6 Aggiustatutto.it 2013-02-10 05:03
Citazione Solazzo:
ho un lampadario a 8 luci e 2 interruttori rispettivamente per accendere 4 e 8 luci. Ora non si accendono 4 luci con 1 interruttore, mentre l'altro interruttore mi accende le altre 4 luci. Cosa devo fare? Ringrazio e porgo distinti saluti

ciao, l'articolo che t'interessa è http://www.aggiustatutto.it/faidate-lavori/elettricita/84-impianto-luce-per-una-stanza.html In pratica devi ripetere i collegamenti delle quattro luci funzionanti.
Citazione
