Costruzione pratica.
La descrizione e lo schema sopra riportato, fanno riferimento ad un circuito con accensione da quattro punti. All'interno della scatola di derivazione abbiamo sei condutture, alle quali per semplicità assegniamo questa simbologia:
A) Conduttura proveniente dalla scatola portafrutto per l'alloggiamento del deviatore.
B) Conduttura proveniente dalla scatola portafrutto per l'alloggiamento dell'invertitore.
C) Conduttura proveniente dalla scatola portafrutto per l'alloggiamento dell'invertitore.
D) Conduttura proveniente dalla scatola portafrutto per l'alloggiamento del deviatore.
E) Conduttura proveniente dal punto dell'alloggiamento della lampada (o delle lampade).
F) Conduttura proveniente dalla scatola di derivazione preesistente (con a monte un interrutto re differenziale).


conduttura sezione mm2 colori con tensione di fase colori con tensione concatenata
In questa tabella sono riportate le sezioni, i colori e il numero di cavi da inserire nelle rispettive tubazioni.
A

1,5

1,5

1,5

nero

marrone

marrone

nero

marrone

marrone

B

1,5

1,5

1,5

1,5

nero

nero

marrone

marrone

nero

nero

marrone

marrone

C

1,5

1,5

1,5

1,5

nero

nero

marrone

marrone

nero

nero

marrone

marrone

D

1,5

1,5

1,5

nero

marrone

marrone

nero

marrone

marrone

E

1,5

1,5

1,5

nero

azzurro

giallo-verde

nero

grigio

giallo-verde

F

2,5

2,5

2,5

nero

azzurro

giallo-verde

nero

grigio

giallo-verde



Come per il conduttore  di terra esclusivamente di colore giallo-verde, anche il neutro se presente, deve essere marcato con un cavo di colore azzurro. é molto facile indivi duare il tipo di tensione presente nelle vostre case e successivamente usate i colori indicati dalla rispettiva tabella. A prescindere dal colore dei cavi e dal tipo di tensione, l'impianto è ugualmente funzionante, ma le disposizioni di legge nel campo, obbligano queste colorazioni.

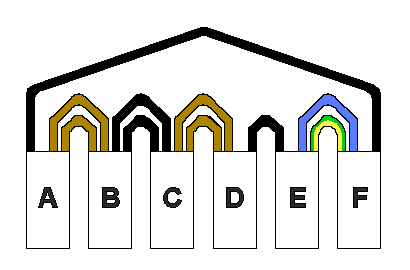

Collegare i cavi all'interno della scatola di derivazione, come indicato in questo semplice disegno.
collegamento invertitore deviatore


Nelle quattro scatole portafrutto collegate i deviatori e gl'invertitori.
collegamento deviatore   collegamento invertitore
Fissate la lampada e procedete con i collegamenti facendo attenzione nel connettere il conduttore di terra sul morsetto avente questo simbolo simbolo terra terra. Spesso sono indicate anche le connessioni del cavo azzurro (o grigio vedi tabella), con la lettera -N- e del rimanente cavo nero con la lettera -L- oppure -F-.
L'ultimo collegamento da realizzare è quello all'interno della scatola di derivazione preesistente. Con il te ster individuate la coppia di cavi che portano tensione e soltanto dopo avere staccato l'interruttore generale, procedete alla connessione.
