saldatura circuito stampatoPer la saldatura di un componente elettronico (o di un cavetto dopo la necessaria stagnatura) sopra un circuito stampato, sarà opportuno usare un saldatore a manico di piccola potenza con punta fine.

Preparate il saldatore e appoggiate la punta tra il reoforo del componente e la piazzola, in modo che il calore del saldatore si trasferisca sulle due parti.

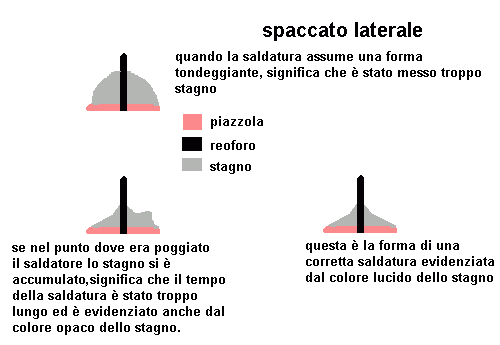

Applicate immediatamente una regolare quantità di stagno fra il triangolo formato dal reoforo, la piazzola e la punta del saldatore. Lo stagno si distribuisce uniformemente sulle due parti, creando una sorta di piccola montagna che parte da tutt'intorno la piazzola e sale lungo il reoforo. La completa operazione deve concludersi nel minor tempo possibile, altrimenti si rischia di danneggiare il componente o di staccare la piazzola. La perfetta saldatura richiede una breve durata ed una giusta quantità di stagno che deve assumere un colore lucente.

saldatura stagno sopra circuito stampato reoforo

Video riassuntivo.

Pin It

Commenti

0 #2 Aggiustatutto.it 2013-06-25 16:48
Citazione Andrea Fachiri:
Spiegazione completa ed esauriente. Avrei soltanto messo nella foto un saldatore più piccolo e,se possibile, più professionale.Io uso da più di trent' anni una stazione Weller che vale tutti i soldi a suo tempo pagati (e forse più!)

ciao Andrea, hai centrato un argomento che avevamo affrontato prima della realizzazione del video e non solo di questo. Si è volutamente scelto di realizzare il video con un saldatore (punta in rame) da pochi euro, anch'esso presente nella nostra cassetta attrezzi da anni. Il messaggio contenuto nel video è che per alcuni lavori non c'è alcun bisogno di ricorrere ad attrezzature costose, in piena sintonia con il fai da te.
Citazione
0 #1 andreito 2013-06-19 20:32
Spiegazione completa ed esauriente. Avrei soltanto messo nella foto un saldatore più piccolo e,se possibile, più professionale.Io uso da più di trent' anni una stazione Weller che vale tutti i soldi a suo tempo pagati (e forse più!)
Citazione
