antenna wi-fiUn'antenna direttiva ha il vantaggio di poter captare segnali di debole intensità non ricevibili dalle normali antenne omnidirezionali (antenna stilo). Nel caso di antenne direzionali wi-fi bisogna ricordare che la polarizzazione è verticale.

Il progetto è realizzato con il programma yagi calculator. Inserendo alcuni dati fondamentali, restituisce tutte la misure per la costruzione.

Il supporto è un profilo quadro di plastica 15x15 mm che nella struttura dell'antenna è detta boma. Gli elementi, riflettore, dipolo e direttori sono realizzati con le bacchette di rame per saldatura di diametro 3mm. In tabella ho riportato soltanto le misure strettamente necessarie per la costruzione dell'antenna.

Denominazione Lunghezza
mm
Distanza mm
(dallo "0")
riflettore 59 30
dipolo ripiegato 57 55
direttore 1 50 64
direttore 2 49 86
direttore3 48 112
direttore 4 47 143
direttore 5 47 177
direttore 6 46 214
direttore 7 46 253
direttore 8 45 294
direttore 9 45 336
direttore 10 44 380
direttore 11 44 426

preparazione antenna wifi

La prima cosa da fare sono i fori che devono essere tracciati con il massimo della precisione. Nell'immagine ho evidenziato il riferimento "0" dal quale verranno misurate tutte le distanze. La prima croce a 30mm è l'elemento riflettore, seconda croce a 55mm è il dipolo, terza croce a 64mm è il direttore1 e così via.

fori di costruzione per antenna wi-fi

I fori sono realizzati con punta da 3mm su trapano a colonna.



costruzione dipolo
Immagine sopra: piegatura del dipolo. Forare una tavoletta, applicare il nastro carta e disegnare con precisione la forma del dipolo. Il diametro della curvatura "D" può variare tra 14 e 18mm. La lunghezza è quella inserita in tabella, 57mm. I chiodi piantati sul semicerchio formeranno le due curvature su cui verrà piegata la bacchetta di rame. In alternativa ai chiodi si può forare e inserire 2 bulloni del diametro giusto (un lavoro sicuramente più preciso). Inserire la bacchetta di rame nel foro giusto, inserire il boma nel legno forato e piegare la bacchetta. Dopo questa lavorazione, tagliare a misura le bacchette di rame e inserire tutti i restanti elementi al loro posto.

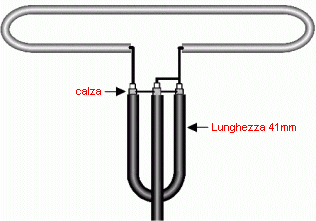

balun collegato dipoloschema collegamento balun dipolo

Immagini sopra: Visibile il riflettore, il dipolo e il primo direttore. Il collegamento al dipolo (per motivi di adattamento d'impedenza) deve essere realizzato con "Balun", utilizzando un pezzo dello stesso cavo d'antenna rg58 di lunghezza 41mm, esattamente come mostrato nel disegno.

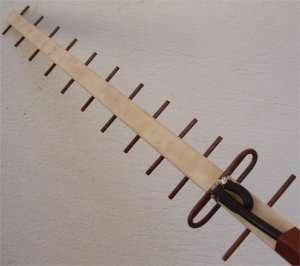

antenna direzionale wifi autocostruita

Il lavoro completato.

Pin It

Commenti

0 #12 Aggiustatutto.it 2016-09-06 15:11
Citazione LU:
se la usate per ricevere segnali wi-fi,la si può collegare in usb al pc-ATTENZIONE ai collegamenti,ricordate che nelle porte usb,è presente una tenzione di 5volt,se sbagliate e la fate rientrare bruciate le porte usb!se non siete degli esperti affidatevi a qualcuno che ne sia capace.Un caro saluto by lu

ciao Lu non è previsto il collegamento dell'antenna alla presa usb.
Citazione
0 #11 Aggiustatutto.it 2016-09-06 15:10
Citazione Slavo:
Dopo aver costruito l'antenna la si applica alla porta USB del PC ?

ciao, no. L'antenna deve essere connessa ai dispositivi wi-fi dotati di presa ant
Citazione
-1 #10 LU 2016-06-15 10:54
se la usate per ricevere segnali wi-fi,la si può collegare in usb al pc-ATTENZIONE ai collegamenti,ricordate che nelle porte usb,è presente una tenzione di 5volt,se sbagliate e la fate rientrare bruciate le porte usb!se non siete degli esperti affidatevi a qualcuno che ne sia capace.Un caro saluto by lu
Citazione
0 #9 LU 2016-06-15 10:36
E'un'antenna che "estende"il segnale wi-fi,pertanto il personale consiglio è di montarla con il cavo al modem,o router.LE MISURE NON SI POSSONO CAMBIARE,PENA IL MALFUNZIONAMENTO DELLA STESSA,PERCHE'LAVOREREBBE IN UN'ALTRA FREQUENZA!!!Il maiuscolo non era uno strillo,ma una rimarcazione.E' importantissima la misura del simmetrizzatore (balun).Questa antenna è progettata per lavorare nello spettro di frequenza del segnale wi-fi generato per internet,ogni modifica la rovina!Cul es vy de i2llg
Citazione
0 #8 Eduardo 2016-06-14 12:07
Dopo aver costruito l'antenna la si applica alla porta USB del PC ?
Citazione
0 #7 Aggiustatutto.it 2015-09-23 19:40
Citazione Francesco:
Ciao, volevo chiederti a cosa fa riferimento la misura di 57 mm per il dipolo: alla distanza interna (tra i due chiodi), alla distanza esterna o all'asse? Grazie

ciao Francesco, considerando il diametro del materiale utilizzato (3mm) è opportuno togliere 3mm e piantare i chiodini a 54 per restare al centro dei parametri.
Citazione
0 #6 frankeeno 2015-07-20 12:40
Ciao, volevo chiederti a cosa fa riferimento la misura di 57 mm per il dipolo: alla distanza interna (tra i due chiodi), alla distanza esterna o all'asse? Grazie
Citazione
0 #5 LU 2013-04-28 00:32
Di sicuro il progettista di quest'antenna è un OM,l'antenna funziona benissimo perchè tempo fa ne costruii una molto simile,e se correttamente direzionata riesce ad essere molto efficente.OTTIMO.
Citazione
0 #4 Aggiustatutto.it 2012-09-24 16:26
Citazione lupinino:
ma il profilo puo' essere anche di dimensioni diverse (20x20 - 20x15)
Puo' essere anche di legno e/o alluminio???

Ciao il profilo in questo caso è sufficiente che sia di materiale isolante. Se utilizzata al chiuso può andare bene anche il legno. Anche le dimensioni del profilo possono variare, l'importante che siano dimensionate per la struttura.
Citazione
0 #3 lupinino 2012-09-18 20:03
ma il profilo puo' essere anche di dimensioni diverse (20x20 - 20x15)
Puo' essere anche di legno e/o alluminio???
Citazione
