giunzione dei conduttoriOltre alla continuità elettrica la giunzione lineare intrecciata offre una buona resistenza meccanica alla trazione, ancor di più se abbinata ad una saldatura a stagno. I conduttori una volta uniti conservano un aspetto lineare.

Questo sistema di giunzione è utilizzato in qualche raro caso, come ad esempio la preparazione di una muffola stagna o nel settore dell'HI-FI car.

I due conduttori vanno spellati in misura variabile in base alla loro sezione. Per esempio un conduttore di sezione 6mmavendo un diametro maggiore rispetto ad un conduttore di sezione 1,5mm2 necessita una spellatura più lunga per garantire un'adeguata superficie di contatto.

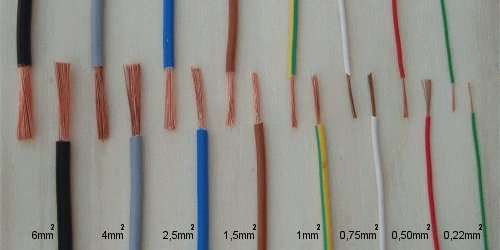

sezioni standard e spellatura dei fili conduttori
In questo insieme di conduttori di differenti sezioni espresse in mm2 si possono notare le differenti lunghezze delle spellature. Si parte dai circa 3cm del conduttore da 6mm2 e si scende ad 1cm circa del conduttore da 0,22mm2

L'accoppiamento.
In questa fase i due conduttori devono essere posti a incrocio a poco meno della metà della zona spellata, per poi essere avvolti l'uno su l'altro.

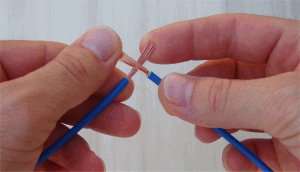

inizio giuntura cavi
La posizione iniziale dei due conduttori. Devono essere disposti in modo decentrato: minore lunghezza tra incrocio e guaina, maggiore lunghezza tra incrocio ed estremità del conduttore.

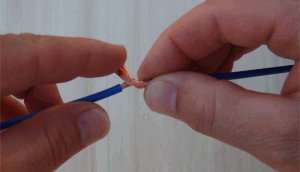

intreccio conduttori
Si avvolge prima un lato del conduttore e poi l'altro, esercitando infine una torsione sulle due estremità del giunto.

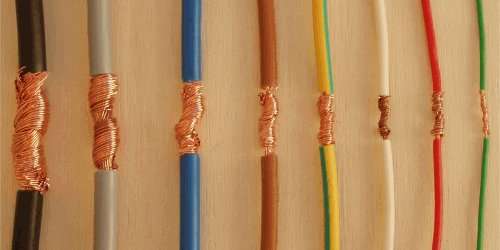

conduttori uniti con giunzione lineare
Una giusta lunghezza della spellatura garantisce almeno due giri completi di ognuno dei due conduttori sull'altro.

Video riassuntivo.

Note.
Se la corrente assorbita dal carico è notevolmente inferiore alla portata del cavo aggiuntato si può procedere con l'isolamento della giunzione con la guaina termostringente, preventivamente infilata, o con la nastratura. In caso la corrente in gioco sia rilevante si consiglia di eseguire anche una saldatura a stagno sulla giunzione.
