interruttore differenzialeL'interruttore differenziale è un dispositivo che protegge le persone dai contatti accidentali e anche dalle tensioni di contatto. La parte fondamentale di un interruttore differenziale è un trasformatore, costituito da un avvolgimento secondario, dal quale scaturisce tensione soltanto quando le correnti che percorrono i due avvolgimenti primari non coincidono.

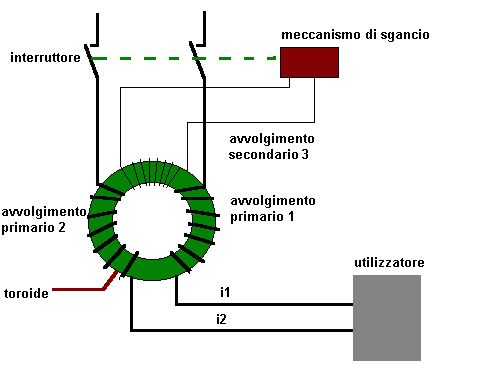

In figura è rappresentato lo schema di funzionamento dell'interruttore differenziale. Quando la corrente nell'avvolgimento 1 è pari a quella che scorre nell'avvolgimento 2 il flusso magnetico nel toroide si annulla e ai capi dell'avvolgimento 3 non è presente alcuna tensione. Quando la corrente dell'avvolgimento 1 è maggiore rispetto all'avvolgimento 2, o viceversa, s'instaura un flusso magnetico nel toroide, e genera tensione ai capi dell'avvolgimento 3 che alimenta il dispositivo di scatto il quale provvede all'apertura dell'interruttore.

schema funzionamento interruttore differenziale salvavita
