Collegare una presa ad un interruttore (presa comandata)

Una presa può essere trasformata in presa comandata? Scopri come realizzare il collegamento elettrico tra presa e interruttore.
Una presa può essere trasformata in presa comandata? Scopri come realizzare il collegamento elettrico tra presa e interruttore.

Quando si parla di presa comandata, si fa riferimento ad un collegamento elettrico tra una presa ad un interruttore. L’interruttore ha il compito d’interrompere l’alimentazione alla presa e quindi all’apparecchio ad essa collegato senza la necessità di sfilare la spina.

La modifica si può realizzare sulle prese che solitamente si utilizzano per alimentare caricabatterie, televisori ecc, evitando l’inutile assorbimento d’energia in stand-by.

Togliere tensione all’impianto posizionando in off l’interruttore generale.

Una volta aperta la scatola con la presa si procede inserendo l’interruttore unipolare nello spazio libero.

Scollegare un conduttore di fase, in questo caso quello di colore grigio e collegarlo su uno dei due morsetti dell’interruttore. Se necessario ricompattare la trecciola di rame prima d’inserirla nel morsetto.

Preparare un ponticello sufficientemente lungo, composto da un pezzo di filo di sezione uguale ai conduttori di fase della presa (di qualsiasi colore tranne azzurro e giallo-verde). Collegare i capi del ponticello ai restanti morsetti liberi della presa e dell’interruttore.

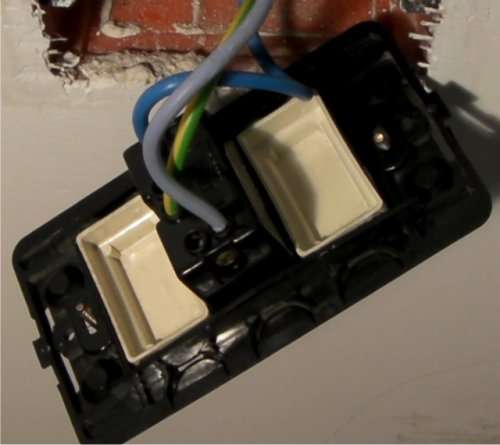

presa montata su cestellopresa e interruttore montate su cestellocollegamento presa comandata

NOTE
Utilizzare la presa comandata dall’interruttore esclusivamente per piccoli carichi, pc caricabatterie, tv, decoder ecc. Da evitare collegamenti di aspirapolvere, phon, stufe, ferro da stiro ecc.

Se volete misurare la tensione, vi consigliamo questo misuratore di tensione Tacklife disponibile su Amazon a .

La scheda fa riferimento al montaggio di un interruttore unipolare. Acquistare l’interruttore di uguale marca e modello della presa alla quale si desidera affiancare.
