Sostituire una vecchia presa elettrica

Collegare una presa elettrica ad un vecchio impianto sostituendo la vecchia presa. Solitamente nei vecchi impianti i conduttori sono murati e di tipo rigido ed i frutti sono incassati in scatole tonde.

Anche in queste tipologie d’impianto elettrico è possibile intervenire migliorando la sicurezza sostituendo non solo le prese ma tutti i restanti frutti (interruttori, deviatori ecc.).

Per le scatole incassate tonde esistono dei cestelli sui quali è possibile montare i frutti moderni.

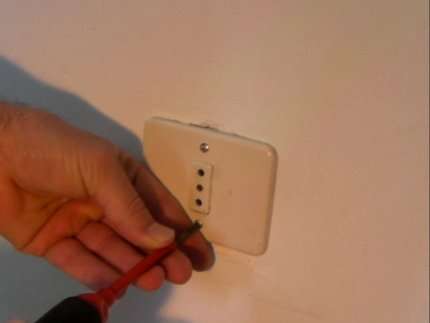

Come smontare la vecchia presa



Prima di procedere togliere tensione all’impianto ponendo ad off l’interruttore generale.

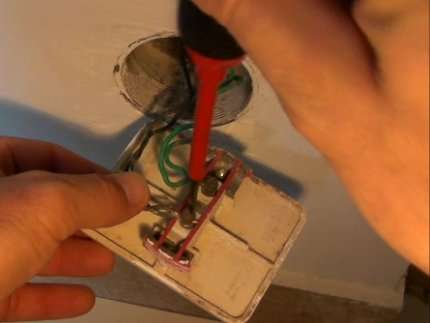

Smontare la vecchia presa, svitando di qualche giro le uniche due viti a vista. In alcuni vecchi modelli le viti sorreggono la placca e sotto di essa vi sono due ulteriori viti per il fissaggio. Svitare i morsetti estraendo i conduttori. Se i conduttori sono di tipo rigido è necessario reintestarli, ossia tagliare la parte priva di guaina per poi ricreare nuovamente una giusta misura di conduttore scoperto che sarà il punto di contatto con il nuovo morsetto.

Come montare la nuova presa

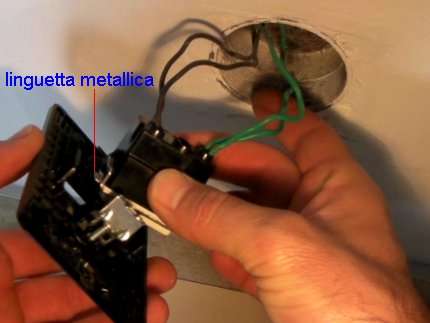

Da notare che il tipo di presa utilizzato ha un’incastro asimmetrico ed è necessario inserire prima la parte che presenta una piccola linguetta metallica e poi fare pressione dal lato opposto, un “click” confermerà l’avvenuto incastro.

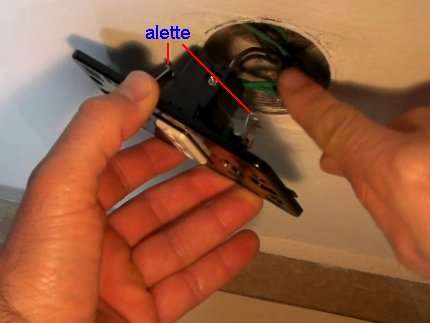

Alloggiare il cestello e la presa nella scatola incassata, facendo attenzione che i conduttori non finiscano sotto le alette di fissaggio. Qualche giro sulle viti senza esagerare con la forza, un controllo della resistenza meccanica del fissaggio per poi completare l’estetica con una placca adeguata al vostro gusto.

Note:

L’intero articolo si basa sull’utilizzo di presa cestello e placca modello Bticino magic.
Utilizzate una presa bipasso o una presa da 16A soltanto su impianti opportunamente dimensionati. Nel caso specifico la linea è protetta a monte da un magnetotermico da 10A.

Prezzo Amazon per presa Bticino Magic:

Prezzo Amazon per placca Bticino:

Video riassuntivo

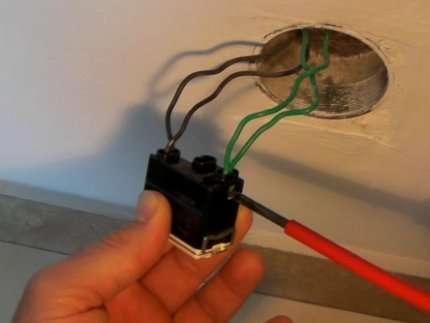

La nuova presa ha la capacità di alloggiare nello stesso morsetto due conduttori, per favorire come in questo caso i collegamenti realizzati in cascata (entra esci).
Come si vede, l’impianto elettrico non ha il conduttore di terra ed il morsetto centrale della presa resterà libero. Stringere accuratamente i morsetti. Inserire il frutto nel cestello.

Da notare che il tipo di presa utilizzato ha un’incastro asimmetrico ed è necessario inserire prima la parte che presenta una piccola linguetta metallica e poi fare pressione dal lato opposto, un “click” confermerà l’avvenuto incastro.

Alloggiare il cestello e la presa nella scatola incassata, facendo attenzione che i conduttori non finiscano sotto le alette di fissaggio. Qualche giro sulle viti senza esagerare con la forza, un controllo della resistenza meccanica del fissaggio per poi completare l’estetica con una placca adeguata al vostro gusto.

Note:

L’intero articolo si basa sull’utilizzo di presa cestello e placca modello Bticino magic.
Utilizzate una presa bipasso o una presa da 16A soltanto su impianti opportunamente dimensionati. Nel caso specifico la linea è protetta a monte da un magnetotermico da 10A.

Prezzo Amazon per presaB017UMDVBU

Video riassuntivo
